0. PlantUMLとは

PlantUMLは、クラス図やシーケンス図を簡単に作成できるツールです。

＜メリット＞・「図」をテキストで定義するため、Git等で差分管理できる。

＜デメリット＞・テキストを元に「図」を自動生成するため、「図」の微調整ができない。

正式な成果物でなければ、ドラフトとして簡単にすばやく作成できるためとても有効なツールと思っています。

1. インストール

PlantUMLはVS Code上で動作するため、
VS Codeがインストールされていない場合は下記を参考にインストールする。
https://tech-memo.club/vscode/01_install.html

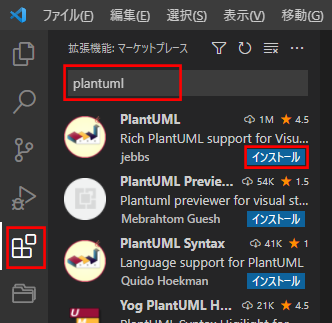

１．左の「拡張機能」アイコンをクリック
２．検索入力欄に「plantuml」と入力して検索
３．検索結果の「PlantUML」の「インストール」ボタン押下
４．数秒でインストール完了

PlantUMLで「図」を生成する際に、Javaの実行環境が必要
下記URLを開く
https://www.java.com/ja/

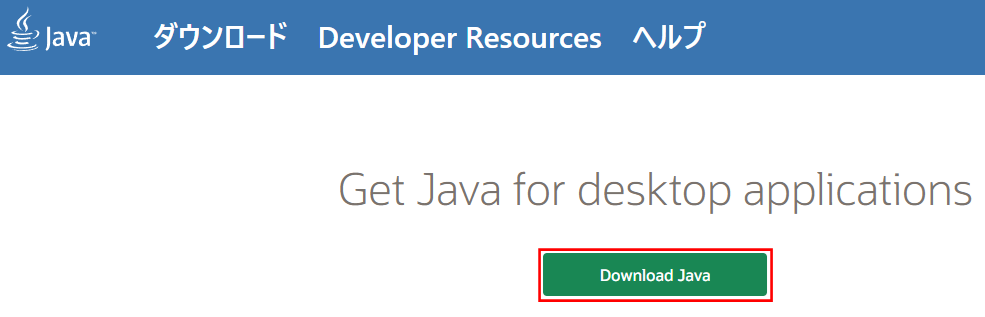

「Download Java」ボタン押下

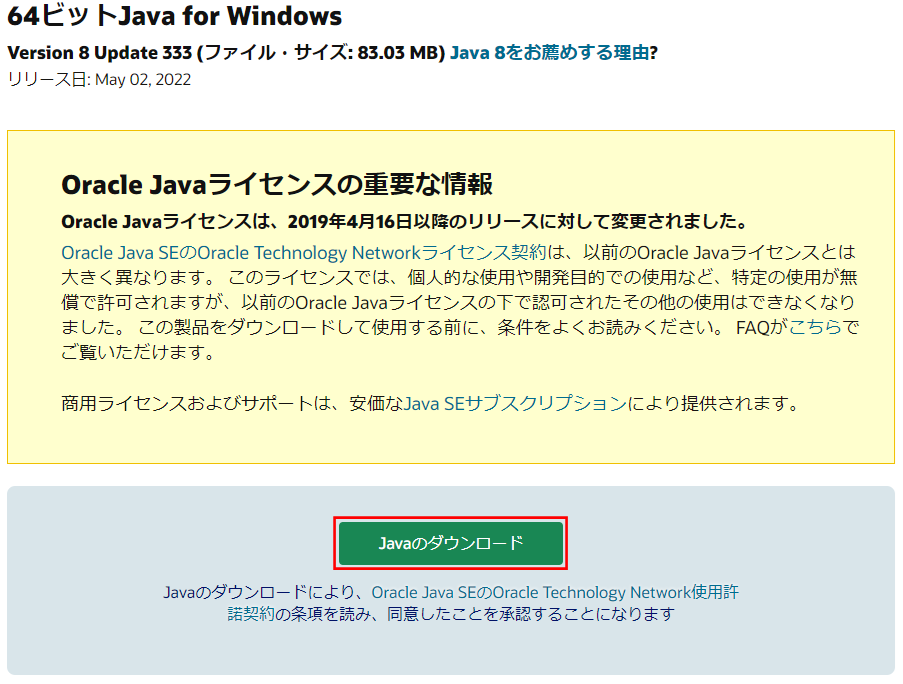

「Javaのダウンロード」ボタン押下

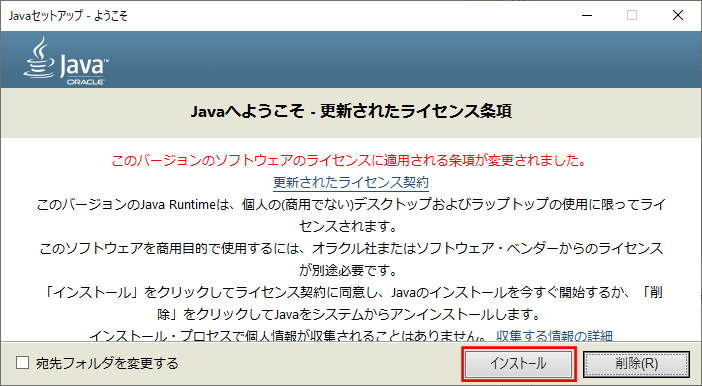

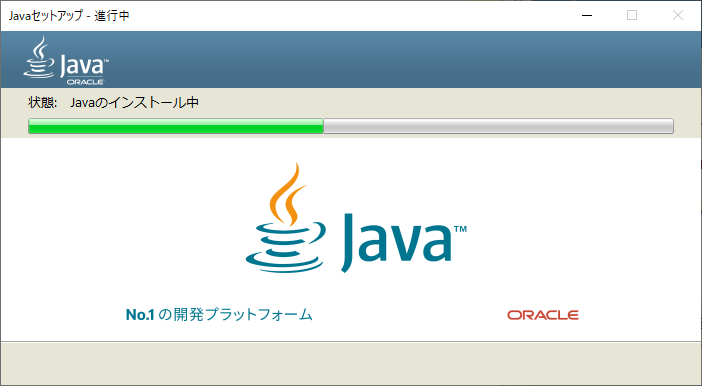

ダウンロードしたインストーラーを実行し、「インストール」ボタン押下

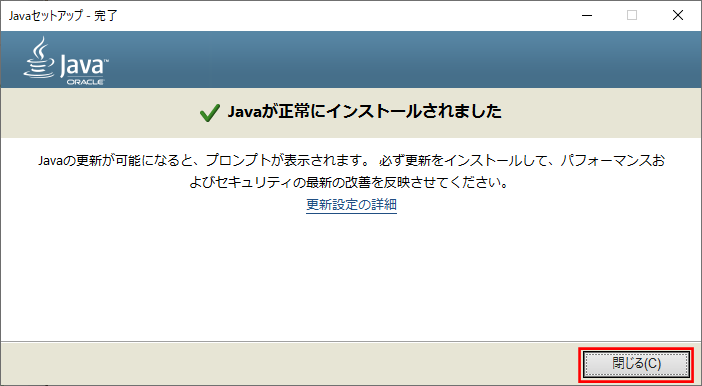

数秒でインストールが完了します。

「閉じる」ボタン押下

Graphviz は図の描画に必要なソフト
下記URLを開く
http://www.graphviz.org/

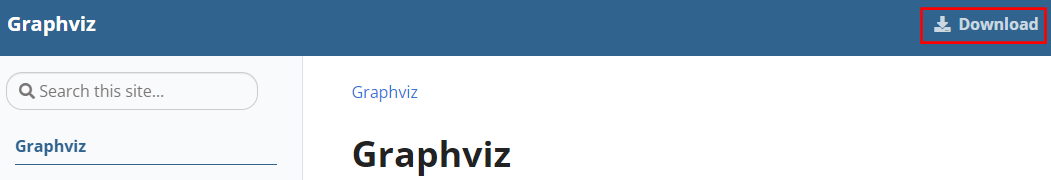

上部の「Download」アイコンをクリック

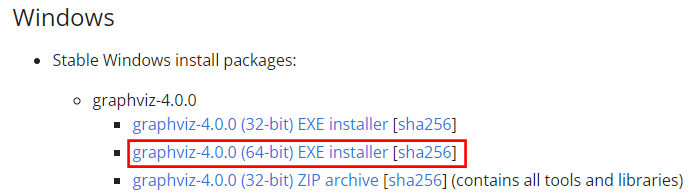

環境に合ったインストーラーのリンクをクリック

※ここでは 64-bit で進めます。

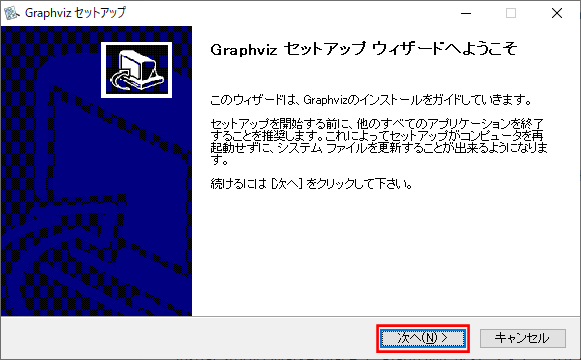

ダウンロードしたインストーラーを実行し、「次へ」ボタン押下

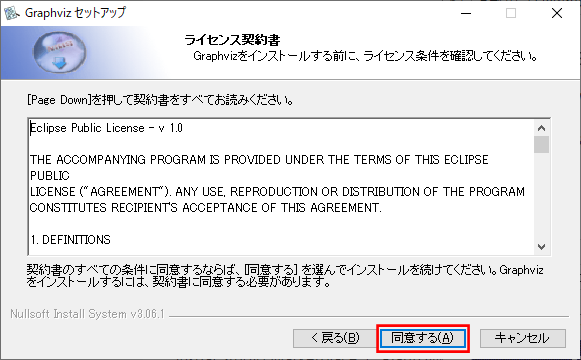

「同意する」ボタン押下

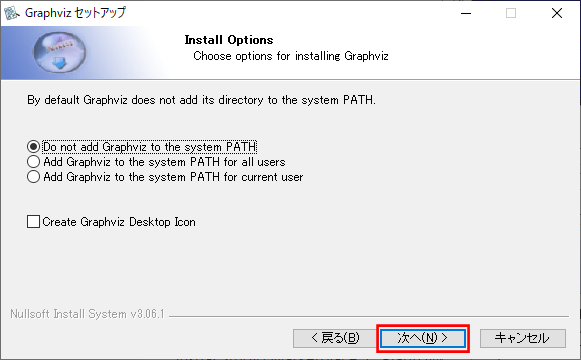

「次へ」ボタン押下

※デフォルトのまま進めます。

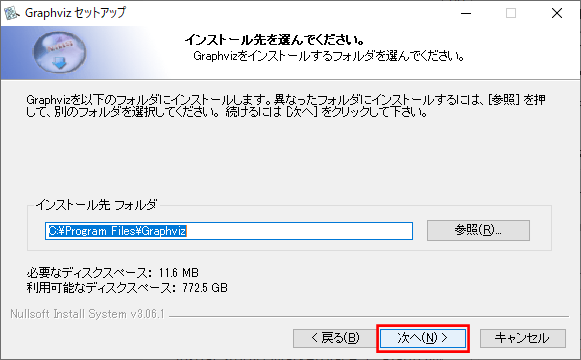

「次へ」ボタン押下

※デフォルトのまま進めます。

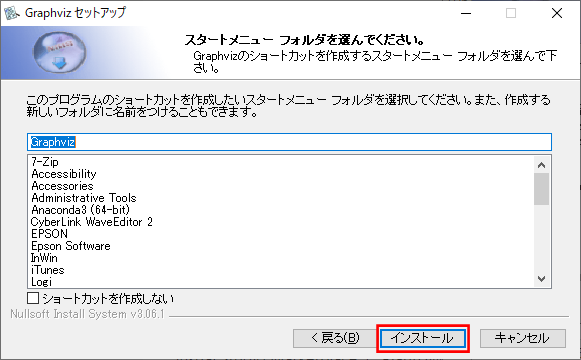

「インストール」ボタン押下

※デフォルトのまま進めます。

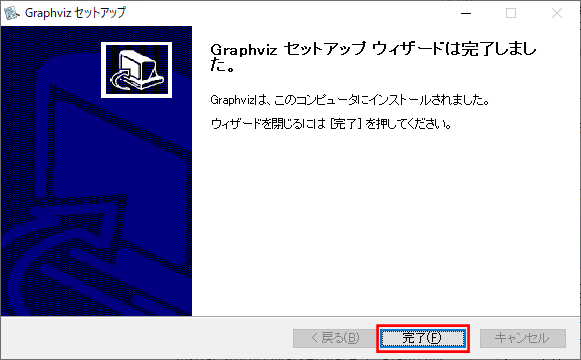

「完了」ボタン押下
